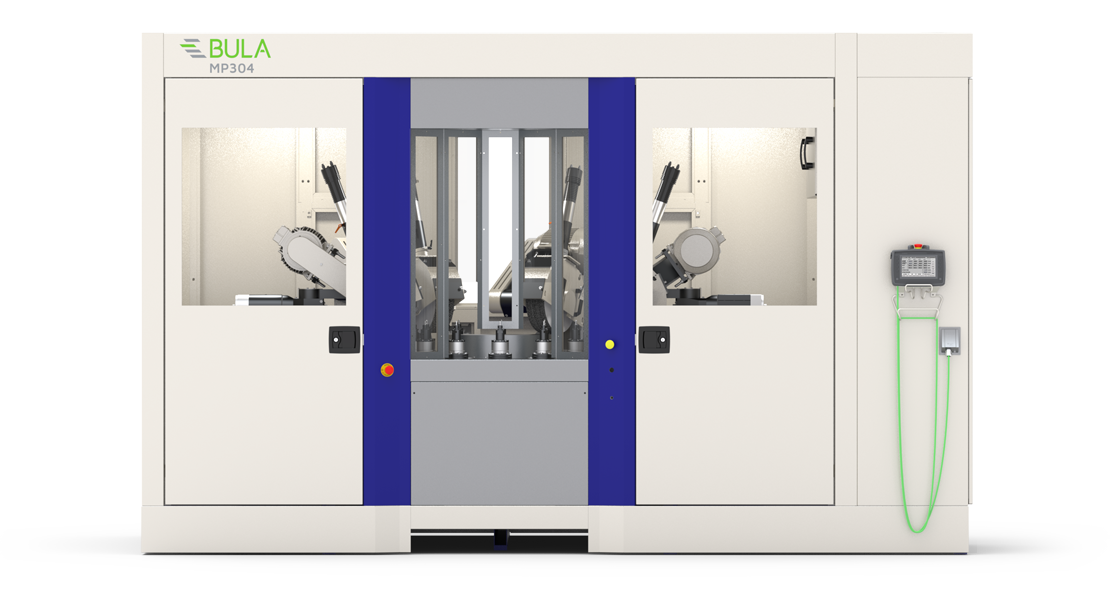

Automatische Rundtischmaschine zum Polieren, Entgraten & Bürsten
MP304
- Bürsten
- Glänzen
- Polieren
- Entgraten
Informationen und Download
Anwendungen
Parfümflasche
Vor dem Polieren
Nach dem Polieren
Lederwarenschloss
Vor dem Polieren
Nach dem Polieren
Merkmale
- Kompakte einteilige Maschine mit 4 Arbeitseinheiten
- Produktion von bis zu 1800 Werkstücken/Stunde
- Programmierbarer Rundtisch mit 12 oder 18 Werkstückträgerspindeln
- Laden/Entladen der Werkstücke zeitparallel zum Bearbeitungsprozess
- Automatische Steuerung der Polierpasten-Verteilung
- Steuerung der Maschine durch SPS mit mobiler Konsole und Bedienerschnittstelle
- Optimierung der Serienwechselzeiten durch Schnellwechselsysteme für Verbrauchsgüter und Werkzeuge
- Integralschutzkabine mit Zugangstüren zur Erleichterung der Einstellungen und Serienwechsel
Spezifikationen
- Steuerung der Maschine mit Siemens-SPS
- Programmierung, Rezeptverwaltung und Maschinensteuerung durch mobile Konsole mit Bedienerschnittstelle
- Siemens-SPS zur Steuerung des Rundtisches, der X- und Z-Achsen, der Bürstengeschwindigkeit, der Werkstückträgerspindeln, der vertikalen und horizontalen Verschleissnachstellung
| Max. Ø | 150 mm |
| Maximale Höhe | 200 mm |
| Höchstgewicht | 2 kg |
| Weitere Abmessungen und Gewichte auf Anfrage |
| Anwendungsbeispiele: |
| • Teil/Element eines Uhrenarmbands |
| • Schaufel polieren/entgraten |
| • Verschiedene Uhrenbestandteile schleifen/polieren/entgraten |
| • Glas/Saphirglas einer Uhr schleifen/polieren |
| • Gürtelschnalle polieren |
| • Manschettenknöpfe polieren/schleifen |
| • Feuerzeuge polieren |
| • Lagerkäfig entraten |
| • Nocke für ein Einspritzsystem schleifen/polieren |
| • Kupplungsgehäuse entgraten |
| • Zahnimplantatkörper polieren |
| • Stiftkörper polieren |
| • Krone/Drücker einer Uhr schleifen/polieren |
| • Hülse für HSK-Spannvorrichtung schleifen |
| • Münze/Medaillen polieren/bürsten |
| • Juwelen schleifen |
| • Lederwaren polieren/schleifen |
| • Türgriff schleifen/polieren/entgraten |
| • Spurstangenkopf polieren |
| • Orthopädische Teile schleifen/polieren |
| ... |
| Tischsteuerung | kontinuierlich oder indexiert | |
| Abmessungen | Ø800 mm | |
| Tischgeschwindigkeit | 0,3...5 min⁻¹ | |
| Anzahl der Spindeln | 6 (serienmässig) | 12 oder 18 (optional) |
| Spindeldrehzahl | 24...340 min⁻¹ |
| Anzahl der Arbeitseinheiten | 4 |
| Bürstenabmessungen | Ø 300/35 x 100 (Ø 350/35 x 100) |
| Drehzahl | 600…2.800 min⁻¹ |
| Leistung | 3 kW |
| Verfahrweg Achse X (Verschleiss und Position) | 130 mm |
| Verfahrweg Achse Z (Verschleiss und Position) | 230 mm |
| Abmessungen B/T/H | 3.750/2.140/2.350 mm |
| Leergewicht | 4.450 kg |
| Installierte Leistung | 21 kW |
| • Drehtisch mit 12 oder 18 Werkstückträgerspindeln |
| • Verteilung flüssiger Schleifpaste |
| • Verteilung fester Schleifpaste (Blöcke Ø 60 x 180 mm) |
| • Schleifbandgerät 100 x 2000 mm auf Anfrage |
| • Automatischer Reitstock für langen Haltearm |
| • Vakuum- oder Peumatikspanner |
Optionen
Rundtisch mit 12 Werkstückträgern
Automatisches Verteilsystem für feste Paste
Automatisches Verteilsystem für flüssige Paste
